★ 產品概述

        WX-2136電纜故障測試儀簡介：電力的輸送和有線通信的暢通有賴于電纜線路的正常運行。一旦線路發生故障，就會造成電力以及通信的中斷，及時查出故障并迅速予以排除，就會避免造成很大的經濟損失和不良的社會影響。因而，WX-2136電纜故障測試系統是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。電纜故障智能測試儀是武漢西高華電開發的一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲磁法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

★ 產品組成

1. WX-2136電纜故障智能測試儀 (是一套綜合性的電纜故障探測設備。可用于測試各種市話電纜、高頻通信電纜及金屬架空電纜上發生的開路(斷線）、短路、接觸不良等各種電纜故障。同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測)

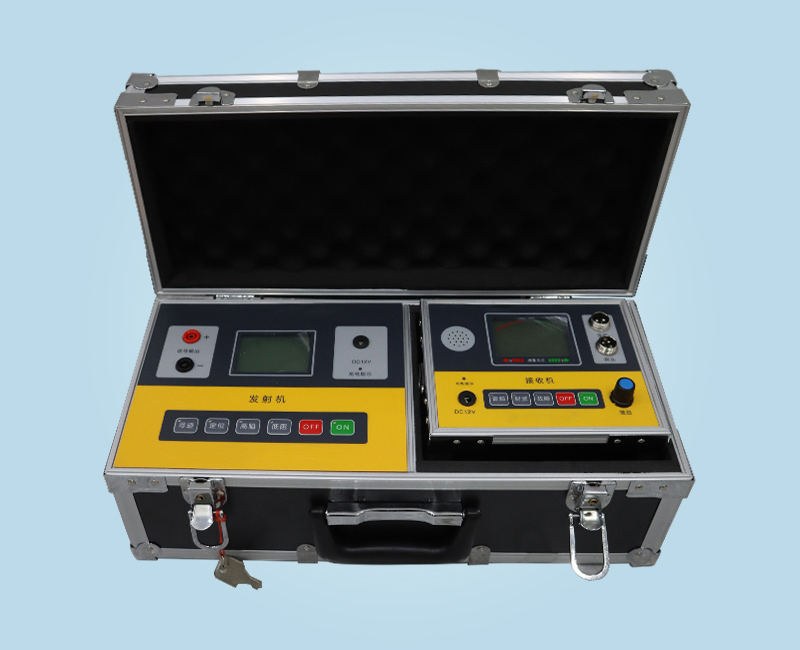

2. WX-2136A電纜尋跡及定點測試儀 (由WX-2136F型發射機和WX-2136J型接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對電纜、光纜進行故障定位測試。適用于具有金屬導體（線對、護層、屏蔽層）的各種電纜、光纜的路由、埋深及對地絕緣不良點的定位測試。它是電力輸電系統以及郵電通信系統、部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀)

3. WX-2136L一體化直流高壓發生器(一體化高壓發生器用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源)

★ 功能特點

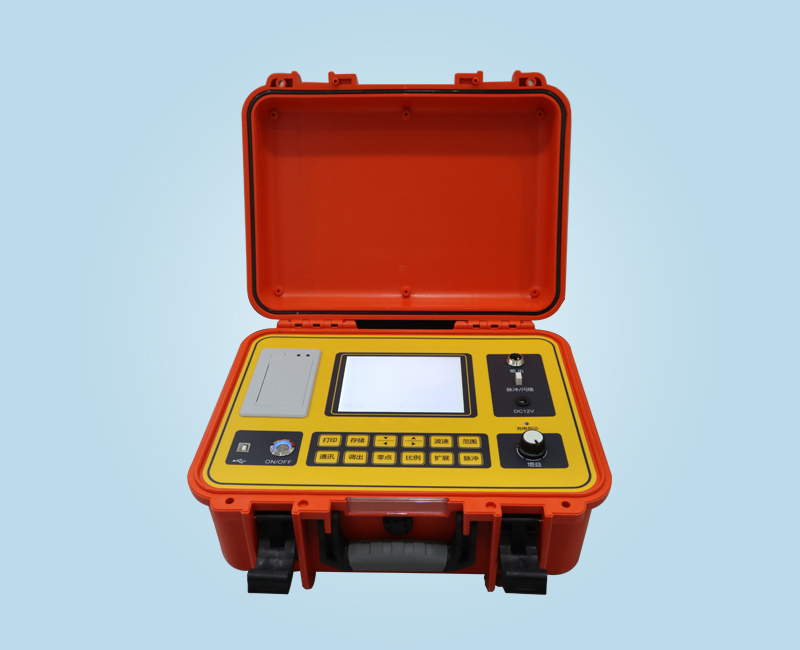

1.WX-2136電纜故障智能測試儀：

        功能齊全, 測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置;

        測試精度高, 儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練;

       具有波開及參數存儲、調出功能: 采用非易失性器件，關機后波形、數據不易失;

       具有雙蹤顯示功能, 可將故障電纜的測試波形與正常波形進行對比，有利于對故障的進一步判斷;

       具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試;

       控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下;

       可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離;

       具有打印功能。將測試的結果打印存檔;

2. WX-2136A電纜尋跡及定點測試儀

       接收靈敏度高 , 靜態漂移小 , 抗干擾能力強 ,準確度高、工作穩定 ,交直流兩用 ,液晶數字顯示

3. WX-2136L一體化直流高壓發生器

       一體化設計，儲能電容器內置，無高壓外露;  高壓輸出直接接至故障電纜，操作安全，接線簡便。

    多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能; 多種工作方式：輸出直流高壓, 連續可調;  體積小、重量輕，便于攜帶。
