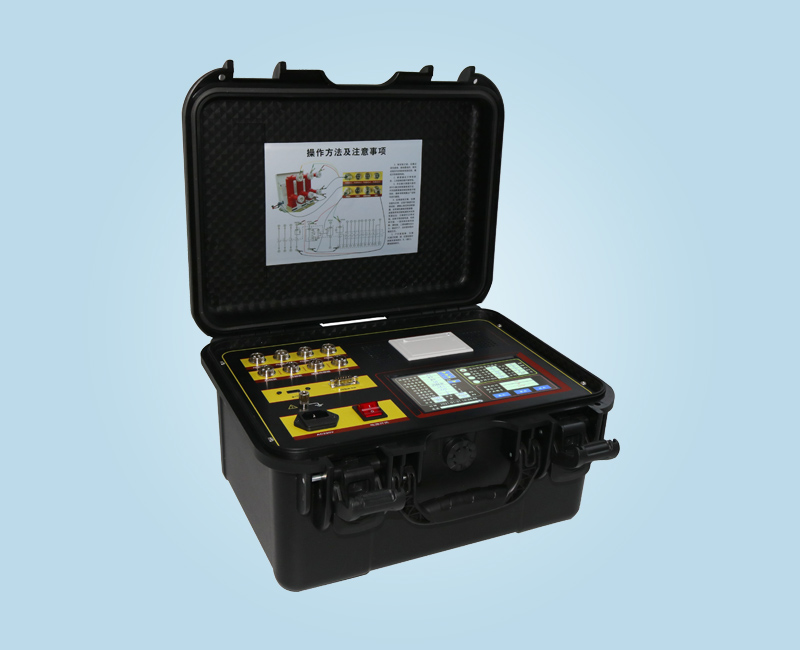

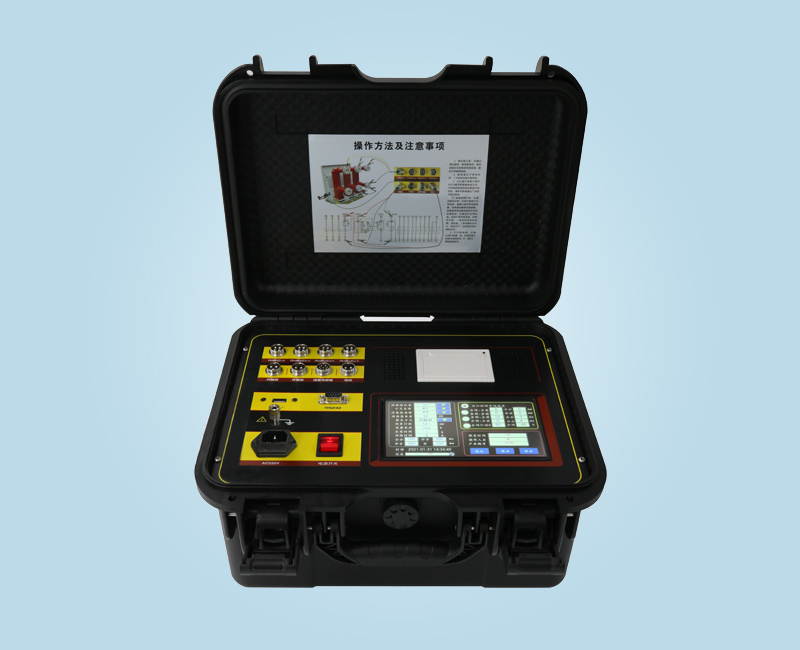

WXKC-8A 高壓開關動特性測試儀
產品分類： 開關測試儀器
高壓開關動特性測試儀是我公司為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，儀器主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
訂購熱線：15172499955
立即咨詢★ 產品介紹
WXKC-8A斷路器特性測試儀即（高壓開關機械特性測試儀）是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
★ 產品特點
⑴、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及（閉鎖電源和干接點控制選配）等功能。配有高速熱敏打印機，方便現場打印測試數據。
⑵、7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。
⑷、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。
⑸、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。
⑹、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。
⑺、內部抗干擾電路可滿足500KV變電站內可靠使用。
★ 產品參數
時間測量 | 12路 固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期之差（0～99ms） | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 內觸發測試范圍：0.01ms～10000ms，分辨率：0.01ms, | |
| 外觸發測試范圍：0.01ms～20000ms， | |
分辨率 | 999ms以內分辨率：0.01ms |
| 1000-9999ms分辨率：0.1ms | |
| 10000ms以上分辨率：1ms | |
| 200ms以內準確率：0.05%±1個字 | |
| 速度測量 | 剛分（剛合）速度，指定時間段(行程段或角度段)平均速度 |
測速范圍 | 1mm傳感器 0.01～25.00m/s |
| 0.1mm傳感器 0.001～2.50m/s | |
| 345°角度傳感器 1周波/ 0.01° | |
| 行程測量 | 動觸頭行程（行程），接觸行程（開距），超行程，過沖行程或反彈行程 |
| 測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm （可選配100-1000mm任意長度的直線傳感器） |
| 旋轉傳感器：345о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.1о | |
| 電流電阻范圍 | 電流≤30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω |
| 儀器電源 | AC 220V ± 10%；50Hz ± 10% |
| 直流電源輸出 | DC20～270V連續可調，DC220V≤ 20A(短時)。功率：4400W |
| 外觸發觸發電壓 | AC/DC10-300V，電流≤120A |
隔離開關或儲能到位斷路器測量范圍 | 電壓輸出：DC20～270V（可調） |
| 電源輸出時間：0.01-10秒（可設置） | |
| 斷口信號至大采集時間為10秒 | |
| 可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | |

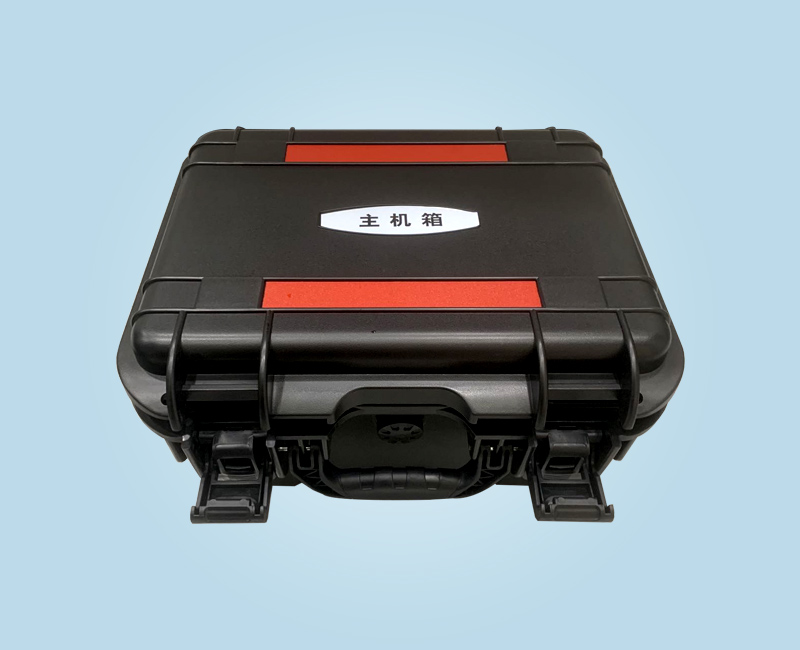

| 主機體積 | 360×260×170mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
